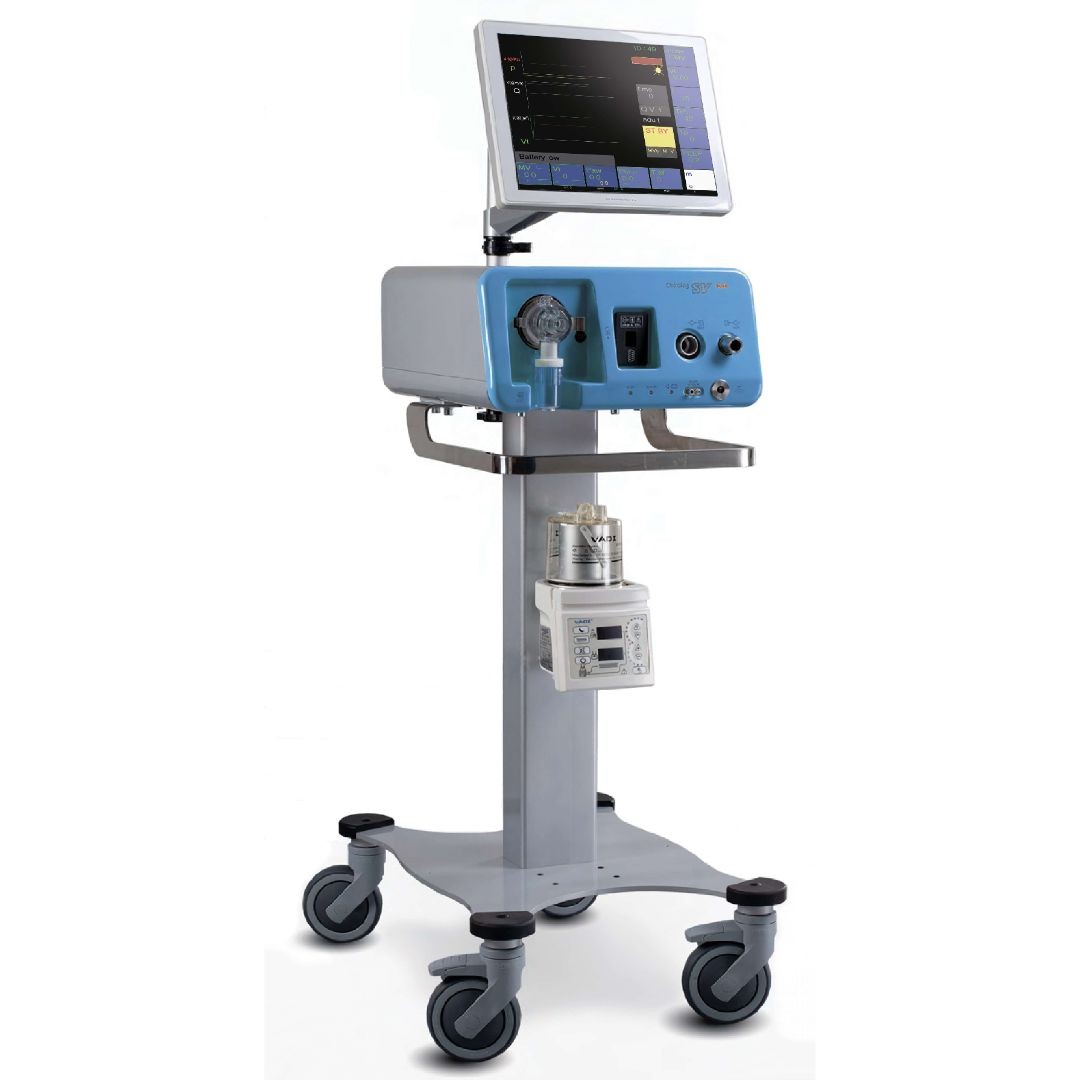

CHIROLOG SV BASIC LITE

Аппарат искусственной вентиляции легких экспертного класса. Оборудован цветным сенсорным дисплеем 15” c возможностью поворота и изменения угла обзора, а также возможностью его крепления отдельно от аппарата, гальваническим датчиком O2, пневматическим небулайзером, увлажнителем с ручной регулировкой температуры воздушной смеси. Электроприводный вентилятор мембранного типа, не требующий источника сжатого воздуха, бесшумен в работе. Осуществляется расширенный мониторинг параметров вентиляции легких, а также их автоматическая оптимизация, мониторинг респираторной механики с возможностью экспорта на внешний накопитель.

Назначение

Аппарат предназначен для проведения продленной ИВЛ у взрослых и детей.

Особенности аппарата

1. Экспертный подход

Вентилятор экспертного класса, который сочетает в себе проверенные временем технологические решения и уникальные современные разработки, делает возможности аппарата практически безграничными.

2. Высокие технологии

Выверенные алгоритмы, основанные на обширной статистике и точных математических расчетах, модуля компьютерной поддержки ИВЛ даже в условиях дефицита данных позволяют в считанные мгновения выбрать оптимальный режим для начала вентиляции, и на всем её протяжении информировать врача о состоянии пациента и формировать рекомендации для него.

3. Подсказки для врача

Полностью автоматизированный процесс от начала ИВЛ с вводом данных о пациенте до его отлучения от ИВЛ. Аппарат на основе непрерывного мониторинга данных от пациента может подсказать врачу о том, что пациента можно перевести на самостоятельное дыхание. Так же в аппарате реализован процесс проведения рекрутмента.

Модуль (Opti) является уникальным решением оптимизации вентиляции с целью в максимальной степени уменьшить травматизацию легких при помощи уменьшения пикового альвеолярного давления.

1.  Режимы вентиляции

CMV – вентиляция, управляемая по объему

PCV – вентиляция, управляемая по давлению

SIMV-v – PS – синхронизированная перемежающаяся вспомогательная вентиляция, управляемая как по объему, так и по давлению с поддержкой вдоха давлением

SPCV - синхронизированная вентиляция, управляемая по давлению

PS/CPAP/nCPAP – вентиляция, предназначенная для поддержки вдоха давлением

2-level (APRV/BIPAP) – вентиляция на двух уровнях давления с поддержкой давлением на обоих уровнях давления на более низком уровне

PS-CMV – вентилятор позволяет настроить режим для применения управляемой вентиляции системой flow/pressure control, так называемый DC- dual control (режим двойного контроля)

PMLV – программная многоуровневая (минимум 3 уровня) вентиляция легких, используется у апноэтичных пациентов и у пациентов, имеющих повреждения легких

MVs – автоадаптивная регуляционная система на основе сохранения настроенной минутной вентиляции

 CFvS – поддержка вентиляции непрерывным потоком

 SIGH – глубокий вдох через настраиваемый промежуток времени

Мониторируемые параметры

Полный мониторинг дыхательной активности пациента (частота, объем вдоха и выдоха, время вдоха и выдоха, % времени вдоха от времени выдоха (Ti:Te), пиковое альвеолярное давление, конечное альвеолярное давление, минутная вентиляция, АвтоПДКВ вдоха, статическая и динамическая податливость легких, сопротивление дыхательных путей, сопротивление системы на вдохе и выдохе, максимальное и минимальное давление в контуре, минимальное пиковое альвеолярное давление в цикле), индексы, работа дыхания пациента, работа аппарата

. Мониторинг уровня кислорода на вдохе, углекислого газа на выдохе.

Графический мониторинг

Одновременное отображение на экране:

·    3-х графиков: давление/время, поток/время, дыхательный объем/время)

·    2-х динамических петель: дыхательный объем/давление, поток/дыхательный объем

Параметры вентиляции:

·    дыхательный объем VT от 10 до 2000 мл

·    дыхательная частота f от 4 до 80 циклов в минуту

·    соотношение вдоха к выдоху 1:4 – 4:1

·    минутная вентиляция от 0,1 до 35 л/мин

·    инспираторный поток Q от 0 до 90 л/мин

·    вспомогательный инспираторный поток Finsp от 0 до 60 л/мин

·    время вдоха Ti % от 20 до 80 %

·    инспираторная пауза Tp от 0 до 50 %

·    инспираторное давление в режиме PCV ppc, PS ppc от 0 до 70 см. вод. ст.

·    макс. защитное давление pmax от 10 до 80 см. вод. ст.

·    Критерии переключения дыхательного цикла на выдох при поддержке давлением от 0 до 50% Qi

·    PEEP(ПДКВ) от 0 до 50 см. вод. ст.

·    Рампа (наклон возрастания кривой давление/поток) от 20 до 100 л/мин, шаг 10 л/мин, либо выключено

·    чувствительность ассистора (триггера) потока от 1 до 20 л/мин, либо выключено

·    вентиляционная работа в режиме Autostart: задание веса пациента от 1 кг до 180 кг + рост пациента от 40 до 220 см, диаметр ET-трубки от 3 до 10 мм

·    концентрация О2 в инспираторном потоке от 21 до 100%

Габариты (размеры):

На тележке:

Высота 110 см (со снятым дисплеем), 150 см (с дисплеем)

Ширина 46 см

Глубина 64 см

*Под заказ возможен настольный вариант без тележки

Вес

65 кг

Подключение к электроснабжению:

Подключение к сети 220/240 В, 50-60 Гц

Требуется 1 розетка для аппарата, 1 розетка для увлажнителя

Подключение к другим сетям:

Подключение к системе газоснабжения, входное давление в диапазоне от 2,5 до 6 атм.

Подключение к источнику кислорода низкого давления (концентратору)

Материалы корпуса:

Металл с покрытием, пластик
